Povezivanje LED čipova do napajanja u napajanje u poplavnoj lampi je ključni proces koji zahtijeva dobro razumijevanje principa električnih principa i odgovarajućih tehnika. Kao dobavljač LED dijelova lampica od poplave, svjedokom sam iz prve ruke važnost dobijanja ove veze za optimalne performanse poplavnih svjetiljki. U ovom blogu dijelit ću sveobuhvatan vodič o tome kako povezati LED čipove na napajanje u poplavnom lampicu.
Razumijevanje osnova
Prije nego što zaronimo u proces veze, ključno je shvatiti uključene ključne komponente. LED čipovi su svjetlo - emitiranje elemenata poplavne lampe. Oni su poluvodički uređaji koji emitiraju svjetlost kada električna struja prođe kroz njih. Napajanje, s druge strane, pruža potrebnu električnu energiju za pokretanje LED čipova.
LED čipovi obično imaju određene napone i trenutne zahtjeve. Ovi zahtjevi variraju ovisno o vrsti, veličini i broju LED čipova. Na primjer, jedan visok - LED čip za napajanje može zahtijevati veći napon i struju u odnosu na više snimka - LED čipova povezanih u nizu ili paralelnoj konfiguraciji.
Odabir pravog napajanja
Prvi korak u povezivanju LED čipova do napajanja je odabir odgovarajućeg napajanja. Napajanje bi trebalo biti u mogućnosti pružiti pravilan napon i struju za LED čipove. Postoje dvije glavne vrste napajanja za LED poplavne žarulje: konstantni napon i stalna struja.
Stalni napon napajanja održava fiksni izlazni napon bez obzira na opterećenje. Ova vrsta napajanja pogodna je za LED čipove koji su paralelni povezani. Na primjer, ako imate set niskog - LED čipova za napajanje koji su ocijenjeni za određeni napon, neprestano napajanje napona može osigurati da svaki čip dobije željeni napon.
Konstantna struja napajanja, s druge strane, održava fiksnu izlaznu struju. Idealan je za LED čipove koji su povezani u seriji. Budući da je struja koja prolazi kroz seriju - spojen krug isti je u svim točkama, konstantno stručno napajanje može spriječiti - trenutne situacije koje mogu oštetiti LED čipove.
Prilikom odabira napajanja, također morate razmotriti njegovu efikasnost, faktor snage i značajke zaštite kao što su iznad - napona, preko - struja i kratka - zaštita od kruga. Ove značajke mogu poboljšati pouzdanost i životni vijek LED lampe za poplavu.
Priprema LED čipova i kućišta od poplave
Nakon što odaberete pravo napajanje, vrijeme je za pripremu LED čipova i kućišta od poplave. LED čipovi treba pažljivo pregledati za bilo kakvu štetu ili nedostatke. Provjerite jesu li igle LED čipova čiste i bez oksidacije.

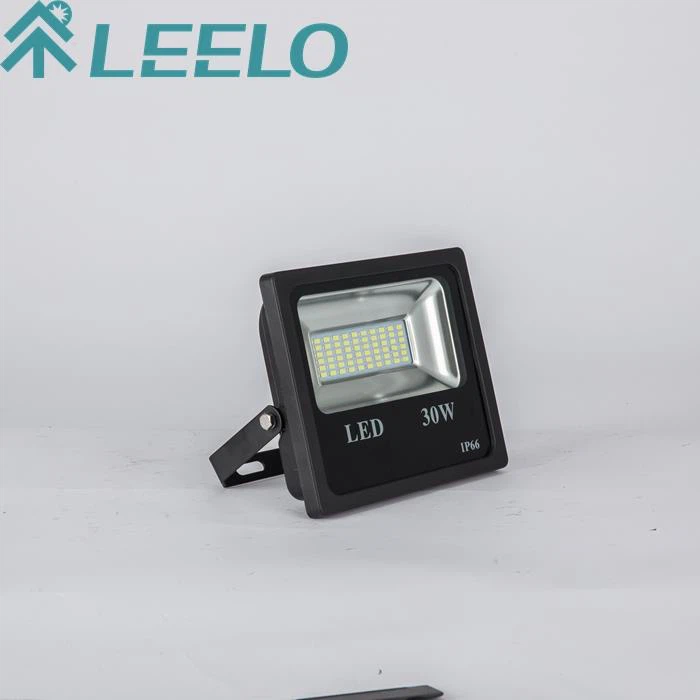

Kućište od poplave takođe reprodukuje važnu ulogu u procesu veze. Pruža mehaničku podršku i zaštitu za LED čipove i napajanje. Nudimo različite visoke kućište u kvaliteti od poplave, poputKlasična matrica - livenje aluminijumskih kućišta 30W LED rasvjeta LED svjetlo za poplavuiKlasično kućište za lampicu od poplave LED poplava Svjetloženje u Zhongshan Leelo osvjetljenje. Ove su kućišta dizajnirane za efikasno rastvorenje topline, što je od presudne važnosti za performanse i dugovječnost LED čipova.
Prije postavljanja LED čipova očistite unutrašnju kućištu od poplave za uklanjanje bilo koje prašine ili krhotine. Možda ćete trebati i za bušenje rupa u kućištu za žice za napajanje i ostale komponente ako je potrebno.
Povezivanje LED čipova
Postoje dva zajednička načina za povezivanje LED čipova: serijski priključak i paralelna veza.
Serijska veza
U serijskoj vezi je pozitivan terminal jednog LED čipa povezan na negativni terminal sljedećeg LED čipa. Ukupni napon preko serije - povezani LED čipovi su zbroj pojedinačnih napona svakog čipa, dok je trenutak koji prolazi kroz sve čipove isti.
Da biste povezali LED čipove serije, slijedite ove korake:
- Identificirajte pozitivne i negativne terminale svakog LED čipa. Obično je duži pin pozitivan terminal, a kraći pin je negativni terminal.
- Spojite pozitivan terminal prvog LED čipa na negativni terminal drugog LED čipa pomoću odgovarajuće žice. Provjerite je li veza sigurna i postoji dobar električni kontakt.
- Ponovite postupak za sve LED čipove dok ih niste povezali u nizu.
- Povežite pozitivan terminal prvog LED čipa u seriju na pozitivan izlaz napajanja, a negativni terminal zadnjeg LED čipa u nizu na negativan izlaz napajanja.
Paralelna veza
U paralelnoj vezi svi pozitivni terminali LED čipova povezani su zajedno, a svi negativni terminali povezani su zajedno. Napon preko svakog LED čipa je isti, dok je ukupna struja zbroj struje koji teče kroz svaki čip.
Za povezivanje LED čipova paralelno, slijedite ove korake:
- Identificirajte pozitivne i negativne terminale svakog LED čipa.
- Povežite sve pozitivne terminale LED čipova zajedno pomoću žice. Učinite isto za negativne terminale.
- Spojite kombinirani pozitivan terminal na pozitivan izlaz napajanja, a kombinirani negativan terminal na negativan izlaz napajanja.
Ožičenje i izolacija
Nakon povezivanja LED čipova, važno je pravilno živiti napajanje i izolirati veze. Koristite visoke žice koje su ocijenjene za napon i struju kruga. Žice bi trebale biti od prikladnog mjernog mjernog za minimiziranje gubitka snage i proizvodnje topline.
Prilikom ožičenja napajanja, obavezno slijedite upute proizvođača. Sigurno povežite žice na terminale za napajanje i LED čip veze. Koristite žičane konektore ili lemljenje kako biste osigurali pouzdanu vezu.
Izolacija je takođe presudna za sprečavanje kratkog - krugova i električnih opasnosti. Koristite električnu traku ili toplinu - cijevi za smanjivanje za izoliranje izloženih žičanih veza. Provjerite da li izolacija pokriva cijeli prostor za spajanje i nema izloženih žica.
Ispitivanje veze
Nakon što završite ožičenje i izolaciju, vrijeme je za testiranje veze. Prije uključivanja napajanja, dvostruko - provjerite sve veze kako biste bili sigurni da su ispravni i sigurni.
Uključite napajanje i promatrajte LED čipove. Ako se LED čipci ravnomjerno osvijetli i nema problema sa treperenjem ili zatamnjenjem, znači da je veza uspješna. Međutim, ako LED čipovi ne upale ili postoje nenormalni uvjeti osvjetljenja, morate ponovo provjeriti veze. Potražite labave žice, kratke - sklopove ili pogrešna polarnost.
Sigurnosna razmatranja
Kroz proces povezivanja LED čipova do napajanja, sigurnost treba uvijek biti glavni prioritet. Evo nekih sigurnosnih savjeta:
- Uvijek isključite napajanje prije nego što napravite bilo kakve veze ili podešavanja.
- Nosite odgovarajuću sigurnosnu opremu kao što su rukavice i sigurnosne naočale za zaštitu od električnih udara i drugih opasnosti.
- Koristite izolirane alate prilikom rada sa električnim komponentama.
- Provjerite je li radno područje suvo i besplatno iz bilo kakvih zapaljivih materijala.
Zaključak
Povezivanje LED čipova na napajanje u napajanje u poplavnoj lampi je tehnički proces koji zahtijeva pažljivo planiranje i izvršenje. Razumijevanjem osnova, odabir pravog napajanja, pravilno pripremu komponente i nakon ispravnih načina veze možete osigurati optimalne performanse i pouzdanost LED lampe za LED.
Kao vodeći dobavljač dijelova LED flood lampica nudimo širok raspon visokog kvaliteta, uključujući iVodootporan sav aluminijumsko kućište 100 W LED bez UV-a poplave. Ako imate bilo kakvih pitanja o našim proizvodima ili je potrebna dodatna pomoć pri povezivanju LED čipova do napajanja, slobodno nas kontaktirajte za nabavku i pregovore.
Reference
- "LED rasvjetni priručnik" LED Professional Association
- "Elektrotehnički osnovi" različitih autora u elektrotehničkom polju
